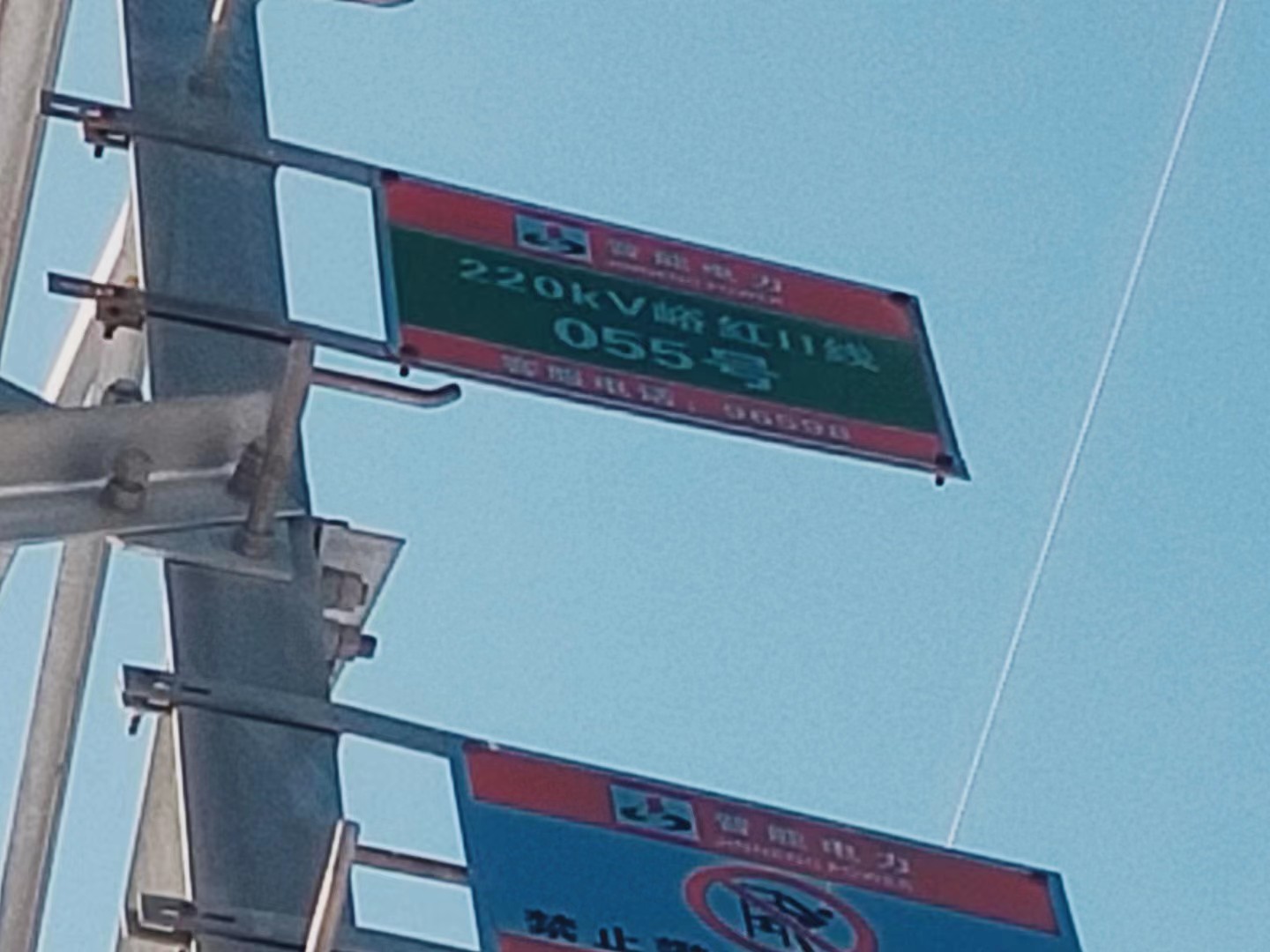

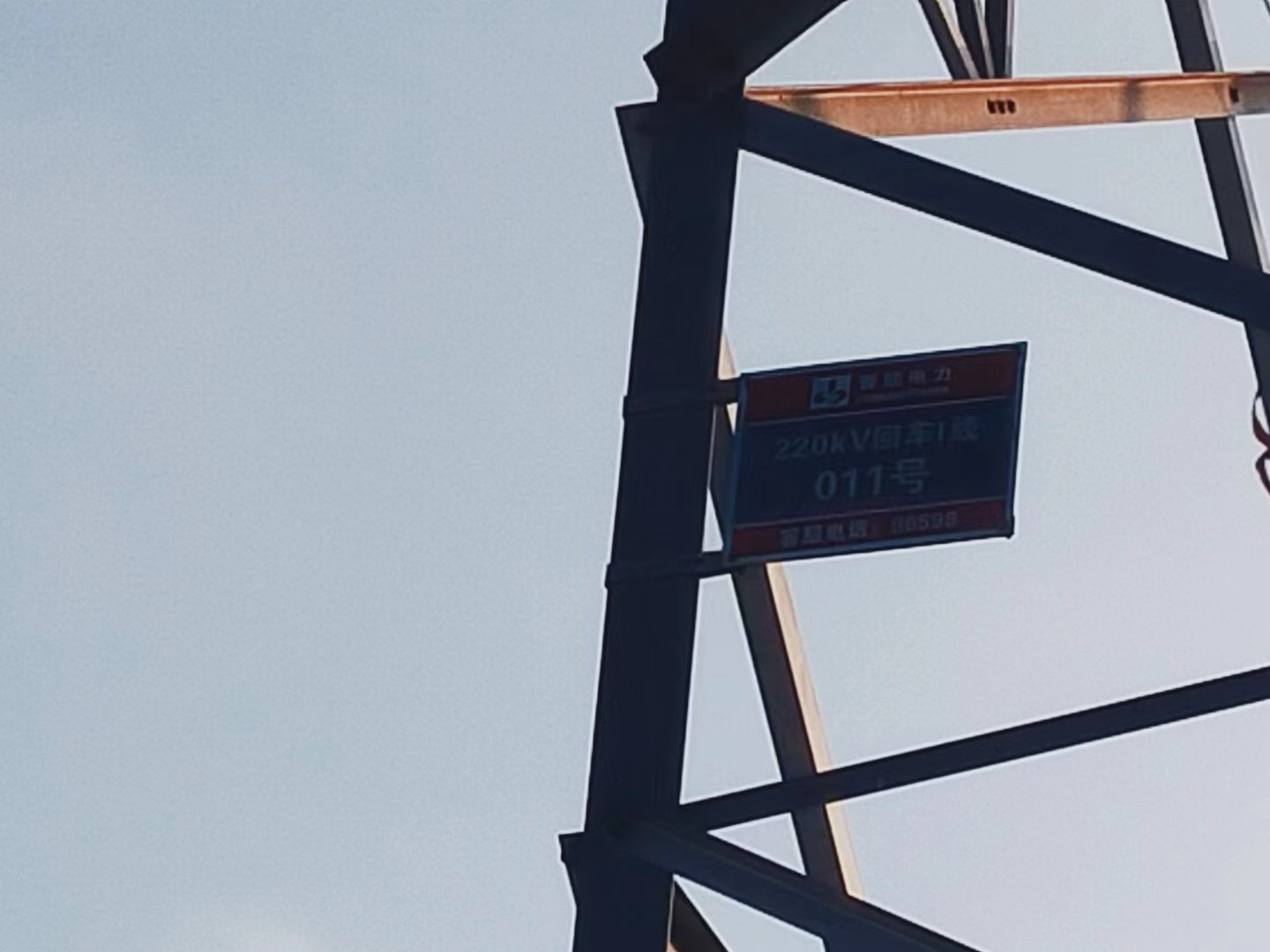

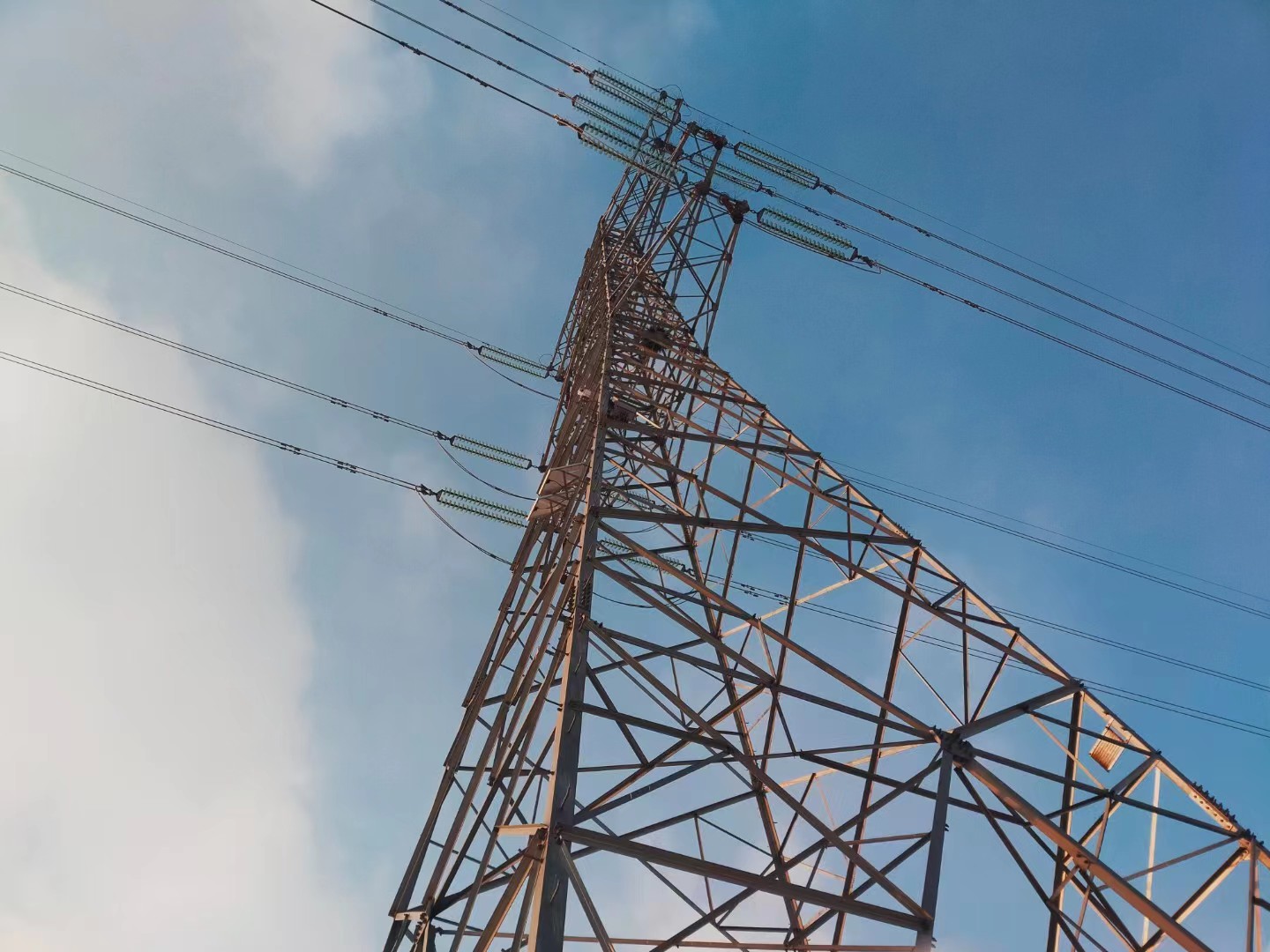

220kV输电线路塔倾斜在线监测及视频监控系统七套并分别安装于晋能电力集团售电有限公司220kV回车线G11、G14，车峪线G92，峪红线G55、G79、G268,兴红线G7此7基杆塔，包括但不限于220kV输电线杆塔倾斜在线监测及视频监控系统设备的采购、安装、调试等技术服务及售后服务。

杆塔倾斜在线监测

杆塔倾斜在线监测主机将杆塔倾斜纵向倾斜角、横向倾斜角和综合倾斜角等线路数据，通过无线网络、电力专网送到监控中心，将杆塔倾斜数据通过数字和图表形式直观显示在屏幕上。

1、杆塔倾斜探测器

杆塔倾斜探测器安装在杆塔的横担上，具有RS485数据采集接口，用来与主机进行数据通信。设备能自检、采集、测量，并通过主机将测量结果传输到综合分析软件系统。

技术指标：

1、高抗振>20000g，0.5ms，3次/轴

2、IP 68防护等级

3、高分辨率0.001°

4、工作温度-20～+50℃

5、线路垂直方向角度范围：-30°~30°，线路方向角度范围：-30°~30°；

6、可靠性：平均无故障连续工作时间大于6300h，年故障次数不大于2次。

7、功能要求：

7.1具有数据采集、测量和通信功能，通过通信网络将测量结果传输到后端综合分析软件系统；

7.2加电自启动功能；

7.3具有在线自诊断功能；

2、系统供电方案

太阳能电源给监测装置供电，并给蓄电池充电，完成电能的存储。在夜晚无法供给太阳能或阴天等气候情况太阳能供给不足时由蓄电池继续给监测装置供电。

2.1太阳能供电单元

（1）具有良好的光电转换效率，满足前端系统的供电及电池的充电要求；

（2）温度适用范围：-40℃至+70℃

（3）使用寿命：10年以上

（二）视频监控技术性能

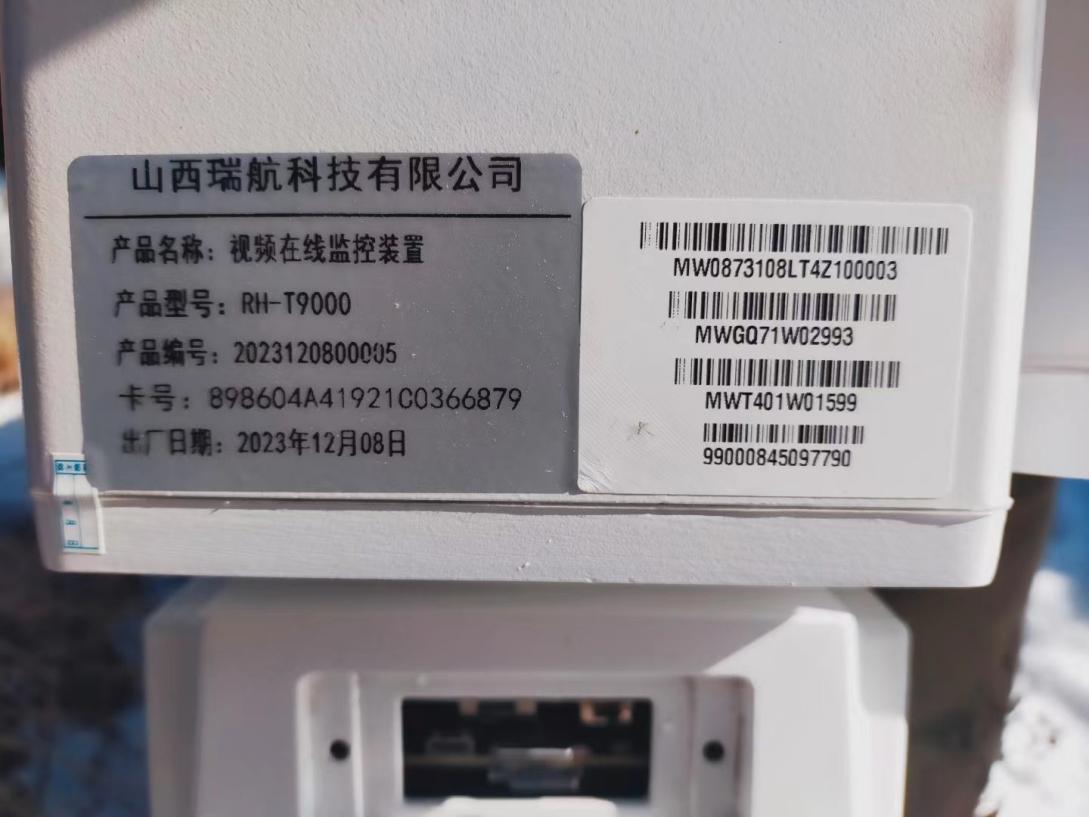

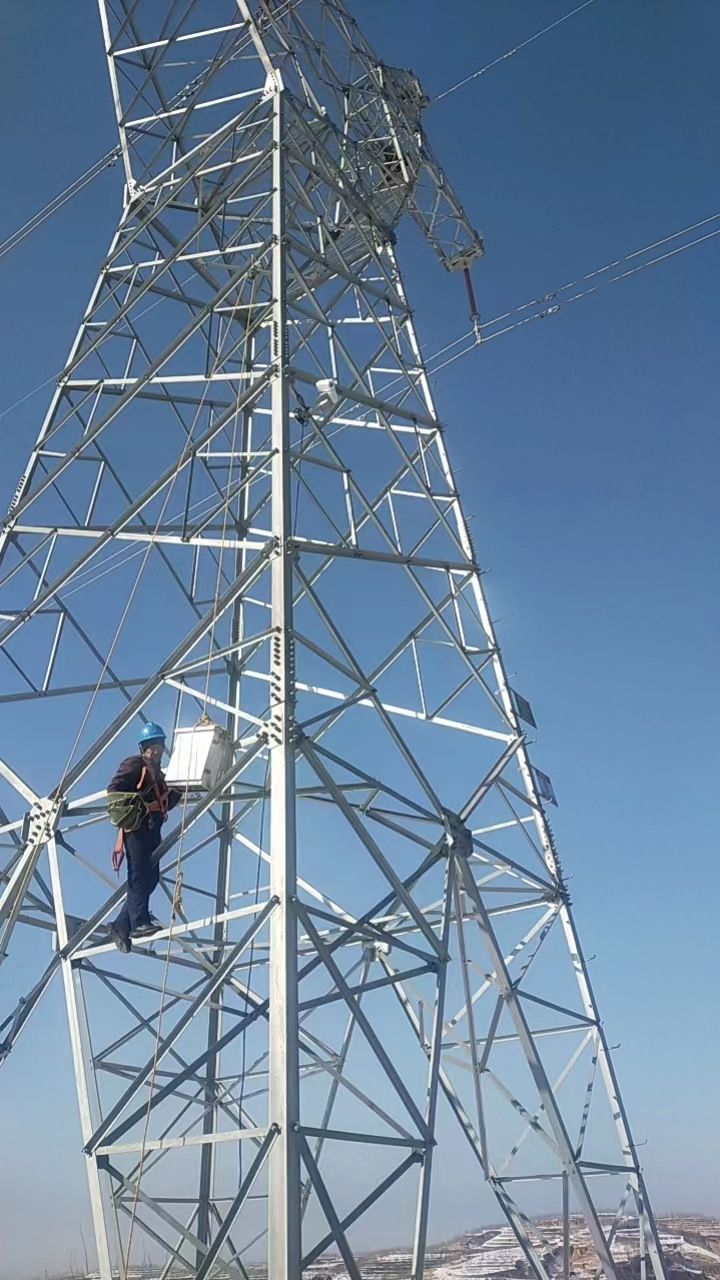

输电线路视频图像在线监测装置安装在电力线路杆塔上，可将线路走廊、通道、杆塔、绝缘子、导线、金具等的图像和视频，经无线网络传输到监测中心平台上，对线路大跨越、导线悬挂异物、线路周围建筑施工、杆塔防盗、树木超高等容易发生安全隐患的地点进行远程在线监测和报警。

1、主要功能参数

（1）具有休眠、待机、定时拍照、实时视频、24 小时全天候运行等多种工作模式，以适应不同的工作需要。

（2）设备可根据设置的拍照时间表，进行自动定时预置位拍照上传；通常情况下，每天至少拍摄 4 个以上预置位，40 张以上图像；异常情况下，可加密采集间隔，每天可设置定时拍照数量不小于 72 组。

（3）可通过监测中心平台对摄像机电源进行开/关控制，并对摄像机焦距、光圈、景深、图像质量、云台方位、预置位等进行远程设置和控制；

（4）设备可实现安装点 360°全景范围监测，主要内容包括：通道变化情况，线路附近房屋、超高树木、重型机械施工等变化，塔基附近地形变化情况，保坎、护坡、排水沟是否完好等；标示牌、警示牌是否完好，铁塔塔材是否丢失、腐蚀、塔上是否有异物等；防震锤是否脱落或滑移，间隔棒是否倾斜或滑移，地线放电间隙变化情况；绝缘子是否破裂，绝缘子串是否倾斜，金具零件是否腐蚀和变形；杆塔附近出现偷盗、蓄意破坏电力设施人员等等。

（5）设备能采集太阳能电压、电池电压、电流、安装点移动通讯信号强度等信息。

（6）具备网络对时功能。应能够接收主站系统的对时命令，宜每天对时一次，对时误差应不超过 20s；走时误差应不大于 0.5s/24h；装置断电 24h 以内，内部实时时钟须能正常走时。

（7）具备密码认证和远程更新程序的功能，应具备可靠的更新机制与方式。

（8）可配置并中文命名，设备命名以所安装的杆塔编号作为对象，例如命名为“晋能售电/220kV回车线/#11 杆塔/方向”、“晋能售电/220kV回车线/#14 杆塔/方向”、“晋能售电/220kV车峪线/#92 杆塔/方向”、“晋能售电/220kV峪红线/#55 杆塔/方向”、“晋能售电/220kV峪红线/#79 杆塔/方向”、“晋能售电/220kV峪红线/#268 杆塔/方向”、“晋能售电/220kV兴红线/#7 杆塔/方向”摄像机 OSD 包括正文和时间两部分内容。

2、摄像机技术性能

2.1基本性能

（1） 摄像机选用室外型一体化球形高清网络摄像机，外壳的防护性能符合业内相关技术标准的 IP68 级要求；

（2）整体结构具备一定的防覆冰、防污秽性能；

（3）摄像机零部件装配牢固，连接可靠，并具有良好的防振和防抖动结构，避免在杆塔安装环境中的振动对光学仪器产生影响和对视频图像质量产生影响；

（4）具有良好的抗工频电磁干扰性能和良好的接地安装措施，能实现在高压电磁环境中视频数据的准确、完整采集，以及对前端设备的准确控制；不出现雪花点、黑纹等视频干扰现象及云台失控等故障现象；

（5）能自动调整白平衡，使输出图像准确重现出监控场景的实际色彩；

（6）具有宽动态能力、日夜模式和逆光补偿调整功能。

（7）能预置云台巡航轨迹，且可调节云台的运行速度。

2.2主要技术参数性能

2.2.1供电参数：

（1）供电单元包括发电装置、蓄电池及电源控制器三部分，具有过压保护、防过充过放、电源管理等功能。

（2）持续无光照且无其他电力补充的条件下，蓄电池可以维持装置每天定时拍照运行模式下 15 天以上的供电。

2.2.2电源性能

（1）采用硅太阳能光伏+锂电池发电电源系统；

（2）具备宽动态、高效率的供电特性；

（3）根据负载用电量进行太阳能电池板与蓄电池容量匹配优化设计；

（4）具有自管理功能（包括但不限于深度放电保护、过流保护、充放电管理等）；

（5）具有完善的远程运行监测功能，能够对电源运行状态、电池电压进行监视，便于及时发现异常情况；

（6）储能蓄电池充分考虑电池容量受温度和使用时间的影响，选择环境适应能力强、低温性能好、循环使用寿命长的电池；
