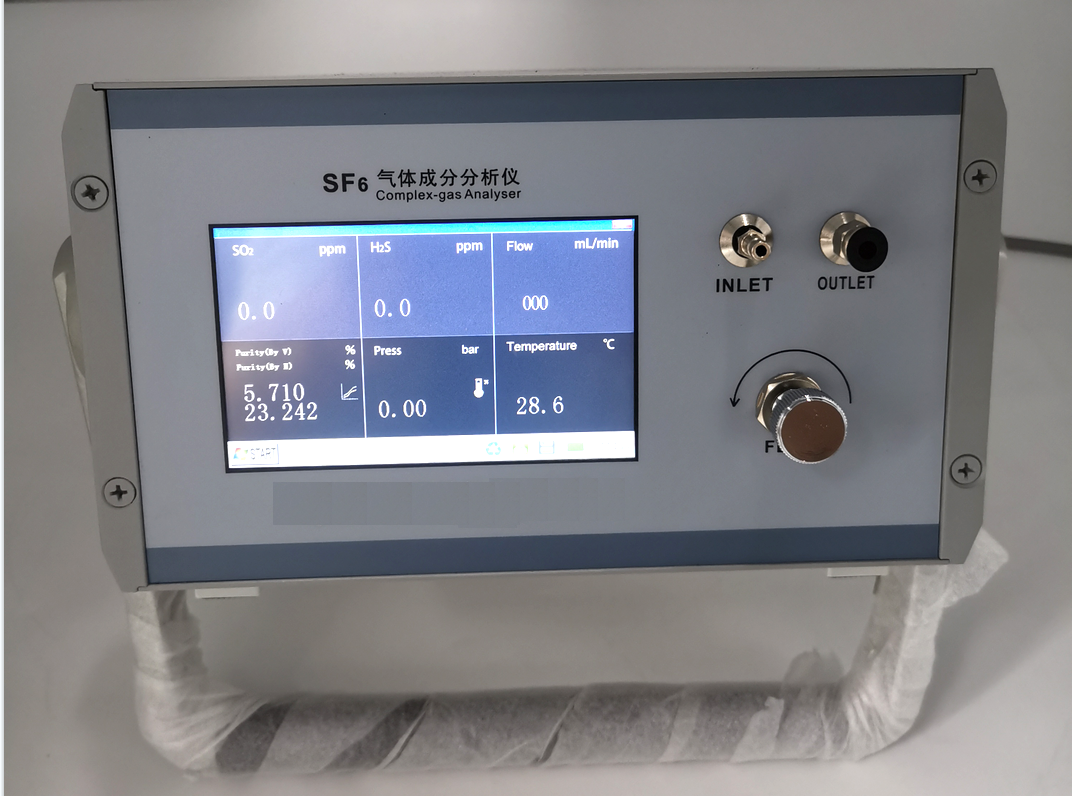

SF6分解物分析仪

概述

SF6分解物分析仪通过同时监测SO2、H2S、CO等多种分解物，能在现场快速地检测、判断SF6电气设备（断路器、互感器、变压器、GIS和套管等）内部的早期故障。本仪器可广泛适用于电力、铁路、冶金和石化行业的SF6电气设备。目前国内外常用的电器试验一般都要在停电状态下进行，且对危及安全**的绝缘却显得检出率很低，该仪器智能化为一体，其灵敏度高、稳定性好，操作方便，能根据检测出的浓度自动进行诊断并提出处理意见，为SF6电气设备内部故障的早期检出提供了简便有效的手段。

功能特点

01.全新理念：同时检测，分别显示SF6电气设备内部故障最具代表性的分解产物 — SO2和H2S。

02.性能优越：仪器精度高、稳定性好，最小检知量可达 0.1μl/L，实现内部故障的早期检测。

03.快速检测：选用高性能的检测器和先进的检测流程，整个检测过程可以在1 分钟内完成。

04.功能健全：独特的故障诊断功能，并能提出处理意见。

05.实现数据的储存、管理、传输。

06.气体流量可调节、可显示。

07.使用方便：操作步骤简单，界面清晰，自备电源，一年内不需要标定。

08.有利环保：耗气量小，每次检测只需 200～300ml，且配备有尾气收集袋，减少了对环境的污染。09.专利保护：产品经过专家鉴定，拥有自主知识产权。

技术参数

项目	指标
最小检知量	0.1ppm
稳定性	温度变化20℃~40℃时，**零点飘移≤±0.1ppm
准确度	测量≤2ppm时，误差≤±0.1ppm
准确度	测量〉2ppm时，误差≤±0.2ppm
测量范围	SO₂+SOF₂：0～100μL/L;
	H₂S：0～100μL/L
	HF: 0～20μL/L
	CO： 0～1000μL/L
测量允许差	SO₂+SOF₂≤10μL/L,±1μL/L；SO₂+SOF₂>10μL/L,±10％
	H₂S≤10μL/L,±1μL/L；H₂S>10μL/L,±10％
	CO≤10μL/L,±0.5μL/L；CO>10μL/L,±1.0μL/L
	HF: ≤10μL/L,±0.5μL/L；HF>10μL/L,±1.0μL/L
分辨率	SO₂+SOF₂≤0.1μL/L，H₂S≤0.1μL/L，
分辨率	CO≤0.5μL/L，HF≤0.1μL/L
露点	±0.5℃ 测试范围：-80℃～+20℃
响应时间	**不得超过5min
压力	仪器管道承受压力不少于1MPa
温度范围	－40℃~＋50 ℃
湿度范围	≤95%RH
大气压力	86kPa~106kPa
进气压力	≤1.0Mpa
气体流量	150±10ml/min
自备电源	内置充电锂电池，充满后可连续工作10小时以上
外形	252×310×98mm
重量	2.5kG
通讯	USB接口或232
