开关柜无线测温装置

一、方案概述

     智能无线测温方案应用于35kV及以下中低压电力系统，集温度实时监测、预警、数据传输、温度显示、超温记录等功能于一体的测温应用方案，对温度监测有较高的要求。本测温应用方案包括无线测温传感器、温度采集装置和温度显示管理终端，其中温度采集装置可以同时接收和管理一面开关柜内的最多12个无线测温传感器，而温度显示管理终端可收集多个温度采集装置的实时数据，最多管理240个触点温度。方案中装置的各项技术指标均能到达国标要求，并提供RS485通讯接口，采用标准Modbus-RTU通讯协议，能够快速与第三方终端设备及计算机监控系统等进行组网应用，方便数据集中采集与转发。方案中的产品应用多种抗干扰措施，能够在各种复杂的电磁环境下稳定运行，可靠性高。

二、产品特点

温度采集装置

1)   采用高性能工业微处理器，数据处理能力强，运行稳定；

2)   可配置多种类型的无线温度传感器，适应各种不同的高压接点安装位置；

3)   传感器天线内置、不外露，不改变应用环境的电场分布，不影响安装部位的绝缘性能，安装方便；

4)   无线温度传感器外部采用高绝缘强度、阻燃、耐高温、抗老化材料，保证在高压环境下的持续运行；

5)   无线频段采用2.4GHz免申请频段，不需要无线电管制；

6)   具有RS485通讯接口和无线数据传输接口，可任意选择一种方式实现通讯组网，上传数据到上一级数据管理装置或后台。

温度显示管理终端

1)   内置大容量存储器，根据需求可扩展记录最多1年的数据记录；

2)   大尺寸触控屏，可编辑中文、英文、数值等常用字符，显示清晰、操作简单；

3)   具有2路报警输出通道，可结合外置报警设备实现声光报警；

4)   标准配置有线通讯采集方式和无线通讯采集方式，应用现场可根据实际使用情况选择，其中无线通讯采用433MHz免申请频段，传输距离远且不受无线电管理限制；

主要功能

技术指标

三、产品尺寸与安装

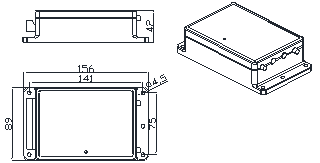

3.1结构尺寸

温度采集装置主机外形尺寸：156mm×89mm×42mm

3.2安装方式

温度采集装置

1)   可采用螺丝固定方式或35mm导轨式安装；

2)   主机通常安装于开关柜中，可使用大圆燕尾M4.2×16mm螺丝固定安装，也可以选择标准35mm导轨式安装固定；

3)   装置配套的吸盘式长天线接入到装置的14号端子接头并拧紧，推荐将天线引出到开关柜外部（一般置于开关柜顶部）可获得最佳效果，应从线槽空隙引出，尽量避开强电线路；

4)   装置配套的短天线接入到装置的13号端子接头并拧紧，在装置的1号和2号端子接入工作电源，其余功能端子根据现场需求相应接入，设备安装完成。

注：装置安装时，通常需要配置独立的空气开关进行供电，空开建议选择2P C10A及小于10A脱扣电流的规格型号，接线需确保安全并符合电气规范。

温度显示管理终端

1)   根据应用环境可选择壁挂式安装；

2)   壁挂式安装一般安装在墙面或表箱中，首先在墙壁或表箱内壁上确定安装位置，将本产品配套的固定支架墙体部分安装好，然后将固定支架另一部分安装在产品背部，最后对准已装好的支架将产品挂好，检查装置固定牢固即可；

3.3温度采集装置

温度采集装置是本测温应用方案的主体部分，负责接收、采集、分析、处理开关柜内重要接点的温度数据并保存，可通过主机的RS485通讯接口或无线传输方式将数据传输到上一级数据管理装置或测温系统。

指示灯定义：

3.4无线温度传感器

传感器安装在需要进行温度监测的电气接点位置，与接点位置等电位运行，通过无线方式将检测到的温度数据发送给主机，实现与主机的安全有效隔离。

1无线温度传感器通用特点

2安装于需要监测温度的高压电气接点部位；

3耐温(-40℃～+250℃)阻燃材料制作塑胶、表带壳体，高温下不变形；

4极简结构，封装紧密，小体积，易安装，适应多种场景；

5测温范围-20℃～125℃；

6温度数据无线传输，无线信号强，传输稳定；

7温度测量精度：≤±2℃；

8温度显示分辨率最高可达0.1℃。

9无线温度传感器安装

通常安装在户内的开关柜内接点部分及户外的变压器母排接点等位置，安装步骤如下：

9.1安装时开关柜或变压器等要停电；

9.2把无线温度传感器的测温触点贴在被测物体上（CT取电红外型需要将探头朝向被测点安装）；

9.3电池供电供电型直接把无线温度传感器表带的一端穿过另一端慢慢拉紧；CT取电型和CT取电红外型需要先穿好取电用合金取电环并固定，然后将外圈的硅胶表带慢慢拉紧；CT取电微型需将取电合金带传入传感器槽孔及穿过两个硅胶固定垫，把传感器底部固定在动触头梅花触指上表面，确定位置后开始固定安装位置，将合金带一端穿过另一端的卡扣并慢慢拉紧，拉紧后用工具锁定卡扣，完成安装；

9.4直到表带紧紧地绑在被测物体上，注意拉力不要过大，以刚刚拉紧为宜（传感器3型无外层硅胶表带，忽略此步骤）；

9.5表带固定后，可将多余的延长部分表带扎起或剪掉，完成安装。

四、运输与贮存

产品运输和拆封不应受到剧烈冲击，应根据GB/T13384-2008《机电产品包装通用技术条件》的规定运输和储存。保存产品应在原包装内，保存的地方环境温度为-40℃～＋70℃，相对湿度不超过85％，空气中无腐蚀性气体。产品在仓库里保存，应放在台架上，叠放高度不超过5箱，拆箱后，单只包装的产品叠放高度不超过5只。

五、保修期限及订货说明

对所售产品提供一年期免费质保。即一年以内，由于产品本身材质不良或设计缺陷造成的损害，可免费更换或维修（一年内包换，但须保证产品外观没有损坏）。一年后，所进行的维修、更换将收取一定成本费用。

所售产品包含的软件，除合同约定的技术服务外，可提供必要性的远程服务，其他服务需求，请与我公司技术服务部门联系。

对所售产品提供相应的技术支持和技术合作，提供24小时技术热线服务。

以下非本公司因素造成的产品损害或其他原因均不在本公司的免费维修之列：

a.安装不正确

b.电压不匹配

c.未按使用说明书操作而造成使用不当

d.非本公司授权的维修或改动

e.机器缺少必要的保养

f.未提供应有的工作环境

g.由于用户二次运输所造成的产品损坏

h.非我公司软件或病毒等导致的系统故障

i.自然灾害（雷击、地震、海啸等）和意外情况等不可抗力

以上担保对每位用户具有同等法律效应。由于国家或地区的改变，其它权利可能只适用于特定客户。

订货时，请详细写明所需型号及功能要求等相关内容，若对功能及型号有特殊要求，请与我司商务沟通，以便能为您提供更精确之产品。
