电缆局放在线监测系统

1、产品概括

局部放电是一种脉冲放电，它会在电力设备内部和周围空间产生一系列的光、声、电气和机械的振动等物理现象和化学变化，这些伴随局部放电而产生的各种物理和化学变化可以为监测电力设备内部绝缘状态提供检测信号。当高压电气设备内部出现绝缘缺陷时，会伴随有局部放电信号的产生。通过对局放信号的检测和分析，能判断高压电气设备内部是否存在绝缘隐患，防止潜在事故的进一步扩大。

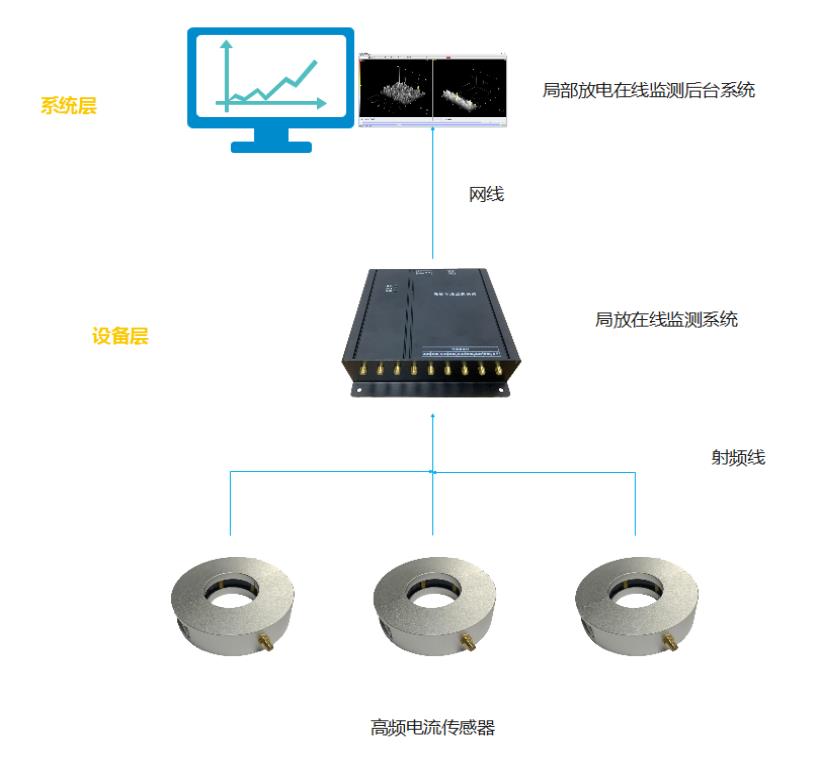

产品应用系统结构：

2、监测原理

2.1局放传感器

脉冲高频电流局放传感器：局部放电过程会产生宽频带的电磁波。不同类型局部放电的电击穿过程不尽相同，从而产生不同幅值和陡度的脉冲电流，因此产生不同频率成分的电磁暂态和电磁波。传感器通过高频线圈检测信号大小进行数据采样，把局放信号数据传输到主机进行分析。

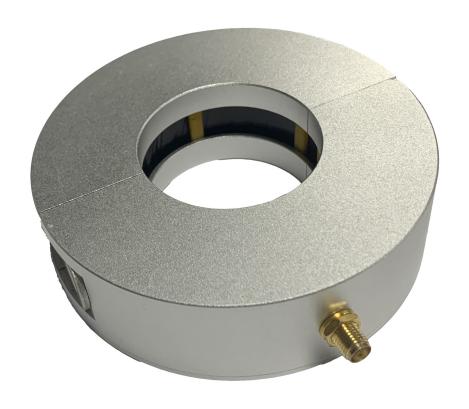

3.高频电流局放传感器

3.1产品简介

该产品是一种高频脉冲电流局放传感器，需要与局放采集装置配套使用，实时监控传感器周围电缆电磁波辐射状态，监测发生局部放电时产生的高频电流信号，把信号传送到局放采集装置，最后上位机或后台系统通过以太网方式接收数据形成图谱。

3.2产品特点

1.2.1设计上采用了多种抗干扰措施，能够在电力系统中稳定运行。

1.2.2安装方便稳固，不易脱落。

1.2.3监测精度高，可以准确监测放电类型。

3.3产品功能

监测功能	实时监控配传感器周围电磁波辐射状态，监测柜内发生局部放电时产生的高频电流信号。
输出功能	并把采集到的高频电流信号传到局放采集装置。

3.4技术指标

机身参数	监测频段	100kHz～50MHz
	传感器灵敏度	5pc
	阻抗匹配	50Ω
	最小监测	＜=-75dBm
	动态范围	-80dBm~-20dBm
	口径	>=60mm
	同轴电缆	常规为5米，可选择5、10m（信号根据线长衰弱）
工作环境	温度	-40℃～85℃
工作环境	湿度	≤95%RH

3.6安装方式

3.56.1安装位置在三相电缆或者接地电缆处。

3.6.2确定位置后，先把高频电流传感器扭开，如果尺寸合适，可以直接将传感器卡上去，拧紧紧固螺丝，注意射频线方向朝下，如果尺寸偏小可以选择用扎带或其他工具固定。

局放在线监测系统

4.1产品简介

局放在线监测系统随时可以监测高频电流局放传感器传回的局放信号，进行信号调理、缓冲隔离，经过滤波、信号放大，完成高速采集，完成多个工频周期时间段的测量，对传感器监测到的电磁波进行了最大放电幅值、平均放电量、放电次数等有效数据进行测量计算。

4.2产品功能

接收功能	负责接收高频电流局放传感器传送来的高频电流信号
处理功能	对收集到的信号进行调理、缓冲隔离，经过滤波、信号放大，完成高速采集，完成多个工频周期时间段的测量。
计算测量	对传感器检测到的电磁波进行了最大放电幅值、平均放电量、放电次数等有效数据进行测量计算。
数据输出	具有RJ45网络传输接口，可满足局部放电监测数据集中采集、分析处理以及上传后台的需求。

4.3技术指标

电源	DC12V/AC90～240V，50～60HZ
功率	≤5W
检测频段	100kHz～50MHz
最小监测	＜=-75dBm
动态范围	-80dBm~-20dBm
通道数量	4、8通道
通道一致性	<0.5dBm
安装方式	壁挂式或机架式
过电压保护	传感器内置
输入通道	同步检测
同步信号	可选择外部和内部同时
通讯方式	RJ45网口、RS485（备用）
输出结果	放电大小、放电相位、放电类型、放电次数等
外形尺寸	204mm×177.4mm×53mm
