蓄电池管理系统

安全注意事项

操作安全

l  在使用本产品前，请仔细阅读“安全注意事项”，以确保正确和安全的使用；

l  本产品的安装、接线和调试工作，请由具备一定电气安全知识的技术人员来完成；

电气安全

l  在安装和接线时，请按照安装接线图来操作；

l  在接线时，严格区分“工作电源线”、“RS485通讯线”和“蓄电池电压信号采集线”，以避免损坏机器；

l  接线时，注意先接好蓄电池巡检单元上的线，确认无误后，再拔除蓄电池巡检单元上的接线端子排，再去接蓄电池端子上的连接线；

l  蓄电池组的编号顺序是从负极往正极编数，即蓄电池组负极端上的蓄电池为第一节蓄电池；

l  在接蓄电池端子上的连接线是，请注意蓄电池的正负极性；

l  上电前，请确认已正确接地，“工作电源线”、“RS485通讯线”和“蓄电池电压信号采集线”正确无误后，再插上蓄电池巡检仪和蓄电池巡检单元上的接线端子排，之后上电调试。

其他l  本手册适用于蓄电池管理系统、蓄电池巡检单元产品；

1.   系统概述

      蓄电池管理系统是为满足UPS、EPS、直流电源、通信电源等系统而设计的一款在线式蓄电池监测和管理系统。采用7寸800*480彩色触摸屏设计；可完成对蓄电池组电压、蓄电池电流、单体蓄电池电压、蓄电池环境温度及蓄电池内阻、单体蓄电池均匀性等监测和告警功能。适用于对2V、6V、12V蓄电池进行在线监测和管理。

     蓄电池管理系统采用分体式设计，根据需求配置蓄电池巡检单元来完成对蓄电池的在线检测和管理。蓄电池巡检单元可单独使用，通过RS485 modbus规约与其他监控设备配合使用（规约见附录）。

1.1功能

l  系统最大可监测512节蓄电池，可监测16组蓄电池，可根据客户需求灵活进行配置；

l  单体蓄电池监测具有过压、欠压和差压报警功能，准确查找故障蓄电池；

l  检测单体蓄电池电压、蓄电池组电压和电流、蓄电池环境温度和单体蓄电池内阻；

l  蓄电池组总电压数据分析和记录功能；

l  单体蓄电池均匀性、一致性分析和记录功能；

l  完善的故障报警功能，可存储300条历史故障、300条当前故障；

l  开放式通讯协议设计，RS485串行通讯接口，支持1200BPS、2400BPS、4800BPS、9600BPS波特率，实现遥测、遥信功能，可方便的与电力自动化系统对接，实现蓄电池系统自动巡检；

1.2 特点

l  7寸800*480彩色触摸屏设计，人性化设计；

l  汉字菜单显示，触摸式按键操作，可方便设置参数和查询信息;

l  配置灵活，操作简单；

l  实时时钟显示，断电后时钟正常运行；

l  每个蓄电池电压测量端口均采用光藕进行隔离确保系统安全稳定运行；

l  完善的告警处理及记录功能，可快速查询当前故障内容；

l  完善的远程通信功能，通过RS485接口实现“遥测”，“遥信”等功能。

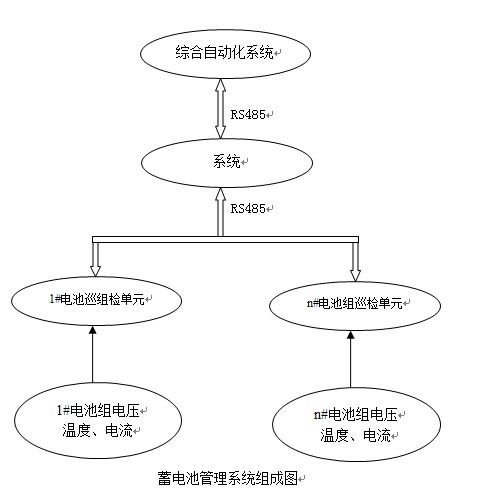

1.3 系统组成及配置

    蓄电池管理系统采用分体式设计，配置蓄电池巡检单元来完成对蓄电池的在线检测和管理。蓄电池巡检单元主要用于采集单体蓄电池电压，蓄电池组电流，蓄电池环境温度。

蓄电池管理系统最多可配置16台蓄电池巡检单元。系统最大可监测512节蓄电池，可监测16组蓄电池，单组蓄电池最多可检测512节蓄电池。

2.   使用说明

2.1使用环境

l  工作温度： －5℃～50℃

l  存储温度： －10℃～60℃

l  相对湿度： 10%~90%

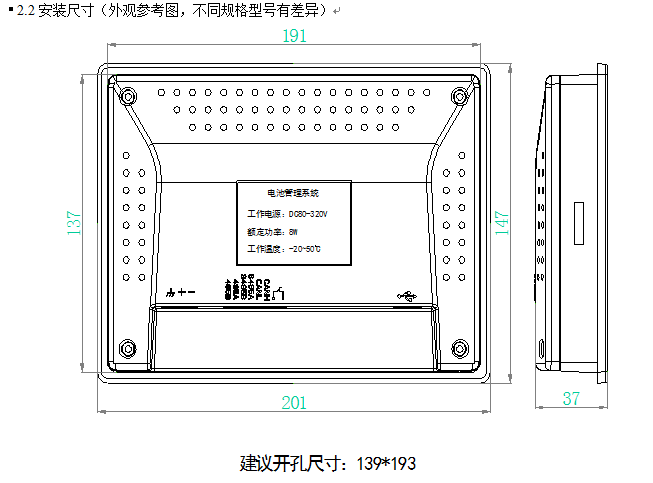

2.2安装尺寸（外观参考图，不同规格型号有差异）

2.3主要技术参数

工作电源电压范围:110V/220V系统：DC80~380V或AC90~264V

l  单体电压测量精度：≤±0.3%

l  单体电压测量范围：0.5V~16V

l  蓄电池组电压测量精度：≤±0.5%

l  蓄电池电流测量精度：≤±0.5%

l  蓄电池温度测量精度：≤±1℃

l  蓄电池内阻测试精度：0~100mΩ

l  连接端口：远程通讯接口RS485    1路

              智能设备接口RS485    1路

              告警节点输出          2路

l  外型尺寸（长X宽X深）：201X147X37mm

l  整机重量：≤ 1Kg

2.4触摸屏通信端口定义

端子丝印字符	说明	备注
PE	保护地	工作电源输入端
+	电源正
-	电源负
485B	内部通信485B	电池巡检单元通信接口
485A	内部通信485A
S485B	外部通信485B	后台上位机通信接口
S485A	外部通信485A
CANL	2#无源节点	触点容量为1A/125VAC，无源节点输出
CANH	2#无源节点
	1#无源节点	触点容量为1A/125VAC，无源节点输出
	1#无源节点
USB	USB接口	适用USB2.0、USB3.0  U盘

3.   显示及操作说明

系统上电后，首先需要进行系统内部初始化自检（备注：开机初始化自检时间较长）。初始化完成后，进入LOGO界面。

3.1.1功能：显示相关公司信息及系统信息。

3.1.2主界面：

功能：设置电池巡检各项参数

l  电池类型：设置电池类型（铅酸、锂电）；

l  电池容量：设置电池容量,设置范围1~9999 AH；

l  电池组数：设置电池组数量，设置范围1~16组

l  单组节数：设置单组电池节数，设置范围1~512节

l  单体电压：设置单体电压，设置范围2V、4V、12V

l  单元类型：设置采集单元的类型，设置范围18节、24节、32节

l  从机节数：设置每个单元采集电池的节数，这项针对本机管理的所有电池单元，设置范围1~32

l  干接点一：1#输出继电器告警输出类别，设置范围总故障、通讯故障、组过压、组欠压、单体过压、放电计量

l  干接点二：2#输出继电器告警输出类别，设置范围总故障、通讯故障、组过压、组欠压、单体过压、放电计量

l  电流传感器：设置电流传感器的类型，设置范围1~6000 A/5V

l  电流显示：设置在主界面是否显示电流，勾选时主界面显示电池组电流

l  温度显示：设置在主界面是否显示温度，勾选时主界面显示环境温度

l  电池容量显示：设置在主界面是否显示剩余容量，勾选时主界面显示剩余容量

1.   蓄电池巡检单元简介

4.1功能：

1）每个蓄电池巡检单元最多可检测18节单体蓄电池电压；

2）可单体蓄电池电压为2V、6V、12V的单体蓄电池；

3）检测1组蓄电池电流和1个环境温度；

4）通过RS485总线将检测到的单体蓄电池信息传送到蓄电池巡检仪主机

4.2技术参数

1）电源电压：DC80~320V/AC90～260

2）输入功率：≤3W

3）单体电压测量范围：0.5V~16V

4）单体电压测量精度：≤±0.3%

5）外型尺寸（长X宽X深）：114.5 * 90.5 * 40 mm

6）重量：≤1Kg

7) 工作环境温度：－15℃～55℃
