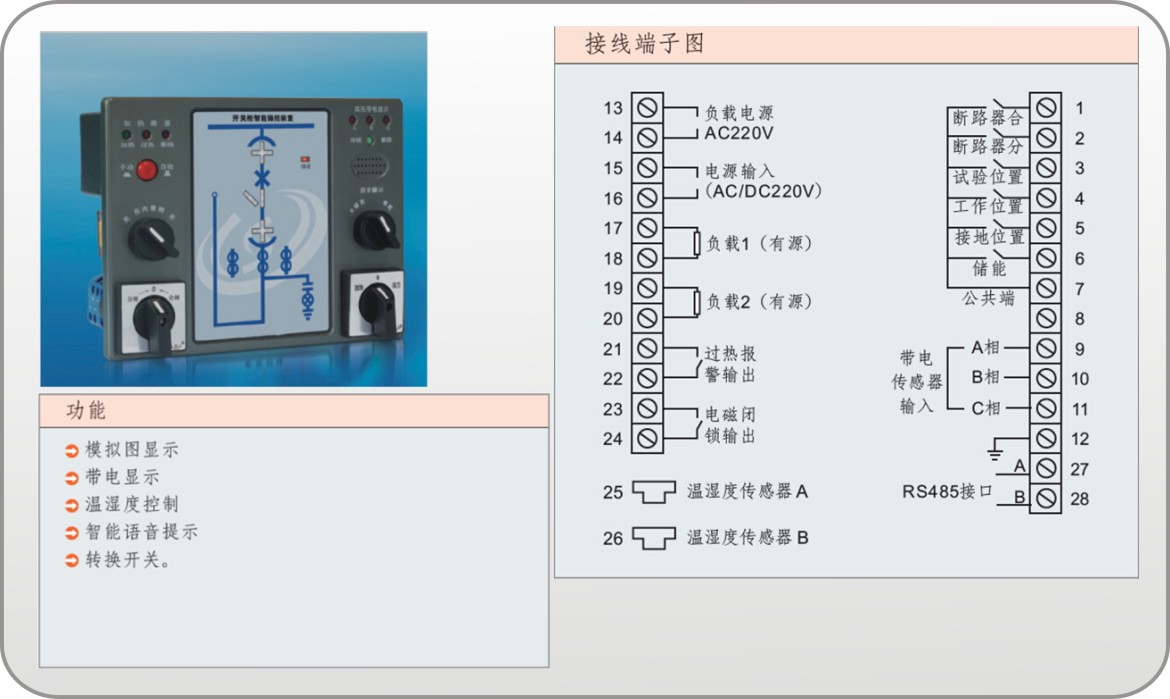

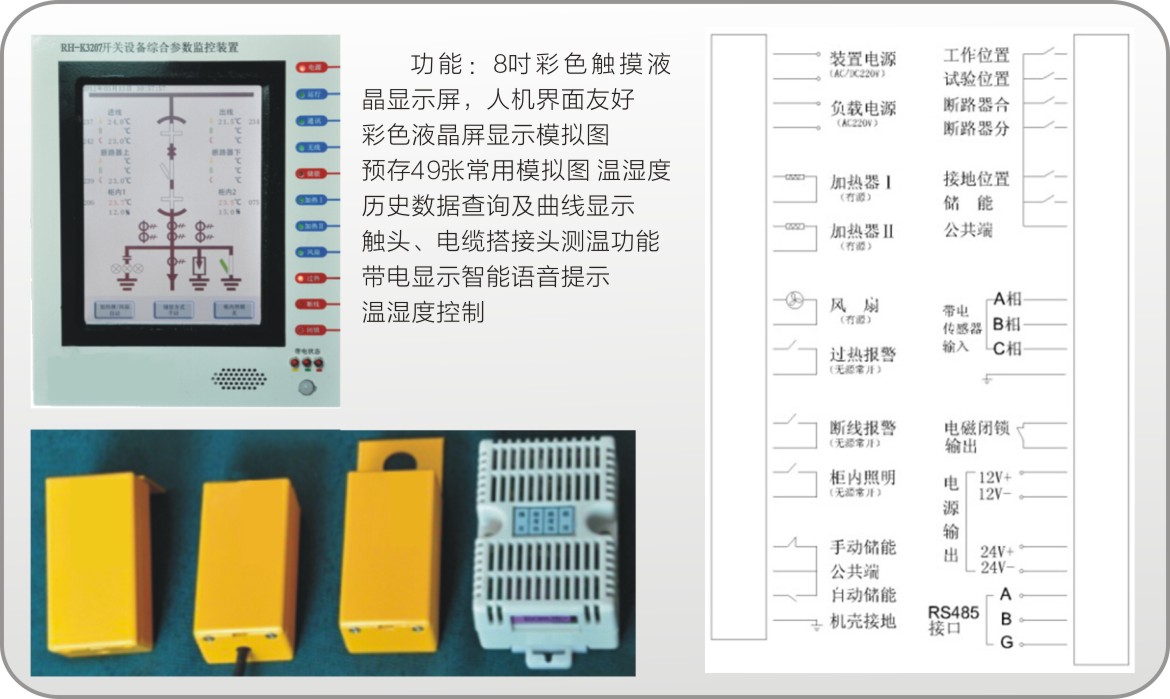

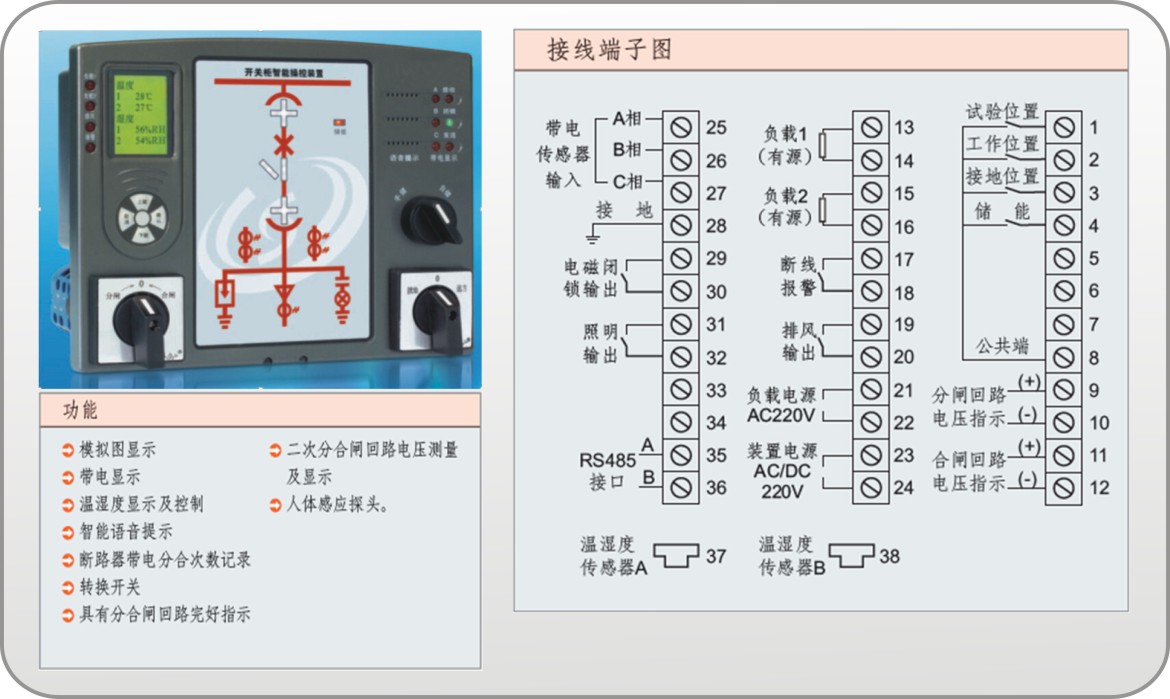

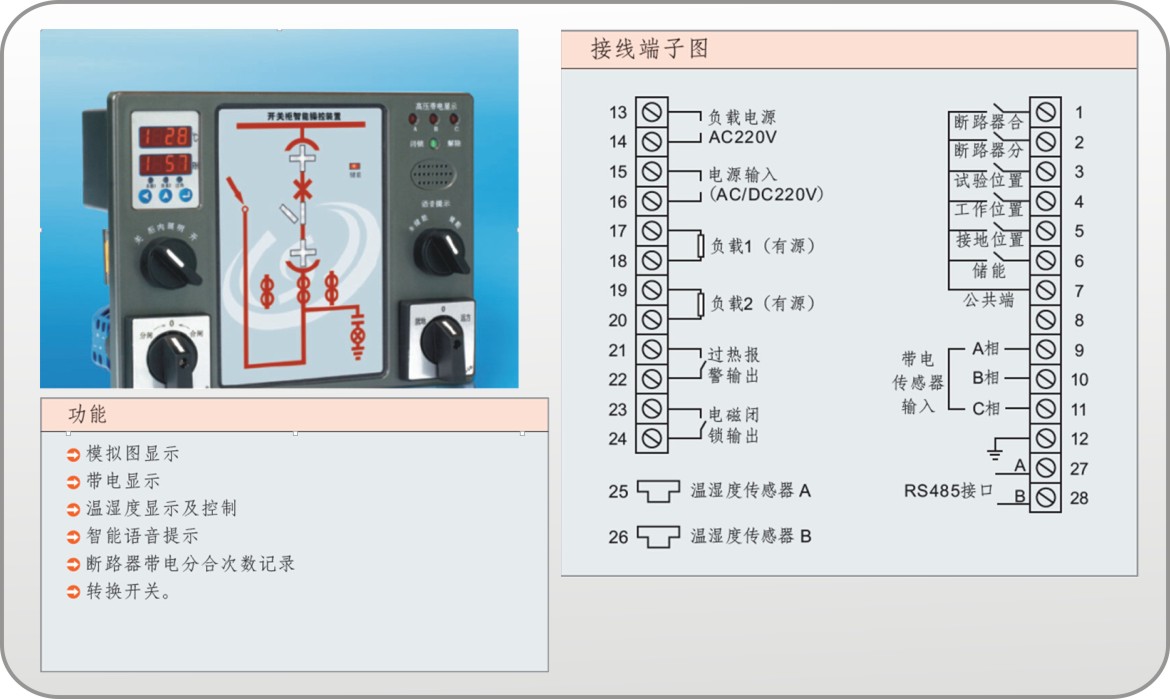

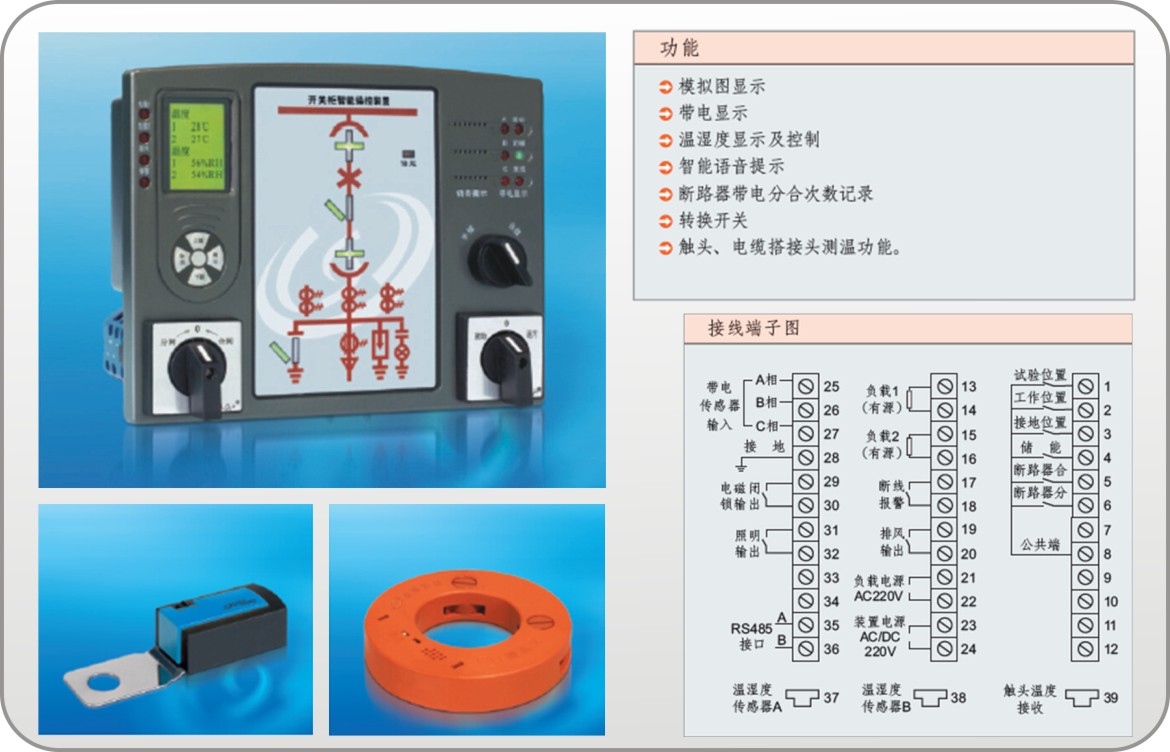

开关柜智能操控装置

一、概述

开关柜智能操控装置根据当前中压系统开关柜技术发展而开发设计的一种新型的多功能、智能化模拟动态指示装置。它适用于中压户内中置柜、手车柜、固定柜、环网柜、等多种开关柜，具有功能完善、结构紧凑、显示形象直观、反应灵敏可靠的特点，能够取代安装于开关柜上的传统的一次回路模拟指示牌、电磁式开关状态显示器、接地指示器及除湿加热控制器等诸多元件，可大大减少元件数量，增加其稳定性能并简化开关柜结构。

它集成了一次回路模拟图显示、断路器位置、手车位置或隔离刀位置、接地闸刀位置、弹簧储能位置、语音防误、高压带电指示,高压带电闭锁控制、温湿度数字显示与控制、断线报警、分闸/合闸、储能、柜内照明、远方/就地等多功能于一体，这些指示功能可分可合，用户可根据需要选择。只要指定不同的订货型号并提供一次方案图即可。另外该产品采用了单片机技术实现对开关柜中各种元件工作状态的采集，并能够通过RS-485总路线与后台监控计算机组网通信，便于实现采用多台开关柜组成的电气一次系统的实时动态运行模拟与远程环境监控。

二、温湿度参数设置

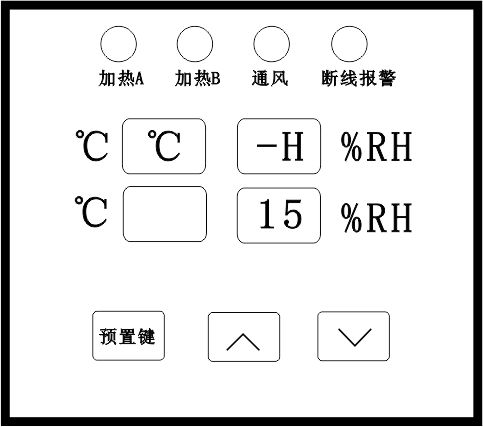

2.1、按设置键进入设定界面后，第一路显示湿度下限代号RH-L。第二路为之前设定值79。

2.2、湿度下限值设定：主界面下按设置键二次，进入湿度下限值设置界面。rH-L：为设定序号，79：为设置湿度下限值；按上或下键修改，修改完毕后，再按一次设置键，进入湿度上限值设定界面

2.3、湿度上限值设定：仪器在工作状态下按设置键三次，进入湿度上限值设置界面。rH-H：表示湿度上限，85：为设置湿度上限值。按上或下键修改。修改完毕后，再按一次设置键，进入温度下限设置界面。

2.4、温度下限值设定：主界面下按设置键四次, 进入温度下限值界面。℃-L，表示摄氏温度下限，05：为温度下限值。按上或下键修改温度下限值，修改完毕后，按设置键进入温度上限设定界面。

2.5、温度上限值设定：主界面下下按设置键五次,进入温度上限值界面。℃-H：表示摄氏温度上限，15：为温度上限值，按上下键修改湿度下限值，修改完毕后，再按一次设置键，进入超温设置界面。

2.6  超温上限：仪器在工作状态下按设置键六次，仪器显示。HC：为设定序号，40：为超温定值，按上下键修改，修改完毕后，再按一次设置键，进行地址设置。

2.7  485通讯地址：仪器在工作状态下按设置键六次，进入485通讯地址设置界面后，仪器显示。Add：为设定序号，1为485的通讯地址值，修改完毕后，按设置键自动保存定值，且仪器自动转入测量状态，此时所有值设置完成。

三.仪器开关状态主要功能说明

动态模拟指示部分

      将各开关量输入端与公共端短路一下，观察对应功能的指示是否正常发光或熄灭。

断路器状态指示：断路器合闸（断路器合触点闭合）时，断路器合指示红灯（“V”形数码管红色模拟条）亮；

      断路器分闸（断路器分触点弹开）时，断路器分指示绿灯（“V”形数码管绿色模拟条）亮；

  注：断路器位置在合位和分位之间，进行预分预合指示。

手车位置指示： 手车处于工作位置（工作位置触点闭合）时，手车指示红灯(“十”形数码管红色垂直模拟条)亮；

      手车处于试验位置(试验位置触点闭合)时，手车指示绿灯(“十”形数码管绿色水平模拟条)亮。

      注：断路器手车处于工作位置和试验位置之间，红、绿发光条均不亮。
