GIS局放在线监测系统

1、产品概括

     局部放电是一种脉冲放电，它会在电力设备内部和周围空间产生一系列的光、声、电气和机械的振动等物理现象和化学变化，这些伴随局部放电而产生的各种物理和化学变化可以为监测电力设备内部绝缘状态提供检测信号。当高压电气设备内部出现绝缘缺陷时，会伴随有局部放电信号的产生。通过对局放信号的检测和分析，能判断高压电气设备内部是否存在绝缘隐患，防止潜在事故的进一步扩大。

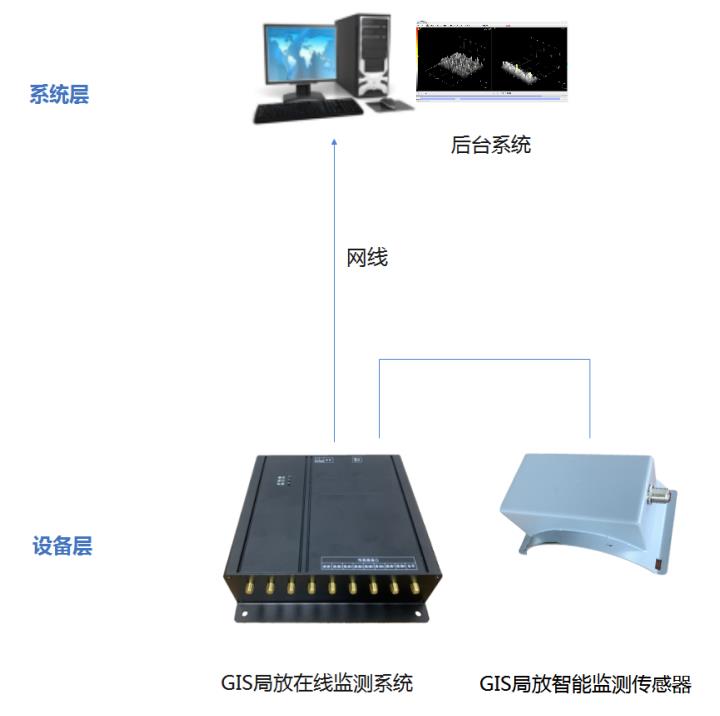

     产品应用系统结构：

2、监测原理

     局放传感器

3、GIS局放智能监测传感器

产品简介

       该产品是一种GIS柜型局放传感器，需要与局放采集装置配套使用，实时监控传感器周围电磁波辐射状态，监测发生局部放电时产生的特高频信号，把信号传送到局放采集装置，最后上位机或后台系统通过以太网方式接收数据形成图谱。

产品特点

1.2.1设计上采用了多种抗干扰措施，能够在电力系统中稳定运行。

1.2.2安装方便稳固，不易脱落。

1.2.3监测精度高，可以准确监测放电类型。

安装方式

1.安装位置选择外置传感器安装在绝缘盆子法兰浇注口。

2.确定位置后，先按照传感器固定板孔位，用膨胀螺丝固定，然后将传感器挂上去，拧紧紧固螺丝，注意电缆方向朝下。

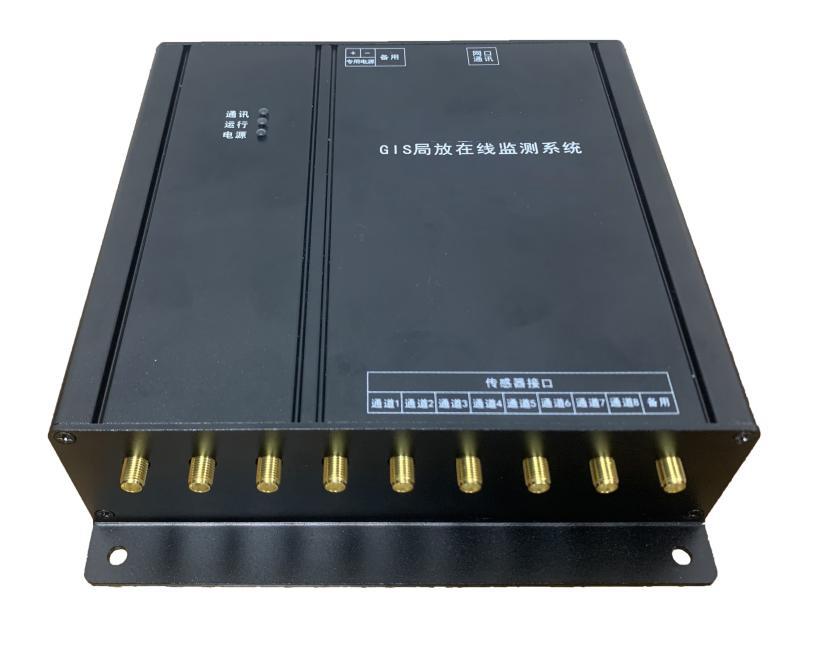

GIS局放在线监测系统

产品简介

        GIS局放在线监测系统随时可以监测特高频局放传感器传回的局放信号，进行信号调理、缓冲隔离，经过滤波、信号放大，完成高速采集，完成多个工频周期时间段的测量，对传感器监测到的电磁波进行了最大放电幅值、平均放电量、放电次数等有效数据进行测量计算。

安装方式

1安装位置视现场而定。

2按照正面板4个角位置打孔，可选用M7或者M6膨胀螺丝固定。

3在监测主机上安装滤波器，接上传感器射频线。

4连接电源线，如果电源线不够长，需加长电源线或者购买插排连接。
